Honeywell PTM7950 Nedir?

Honeywell PTM7950, Honeywell tarafından sunulan yüksek performanslı bir Phase Change Material (PCM) yani faz değişim termal pad/rubbe r/tip bir termal ara yüzey malzemesidir. Çalışma sıcaklığına ulaştığında daha akışkan hale gelir ve yüzeyler arasındaki boşlukları doldurarak ısı iletimini artırır.

Teknik Özellikler

• Termal iletkenlik: ~8,5 W/m·K
• Termal empedans (Thermal Impedance): yaklaşık 0.04 – 0.08 °C·cm²/W
• Faz değişim sıcaklığı: ~45 °C (malzeme bu noktada daha akışkan hale gelir)
• Formlar: Ped (pad) ve macun/paste formatları mevcuttur
• Özellikler: Uzun süreli stabilite, yüksek güvenilirlik testlerinden geçmiş (yüksek sıcaklık bake testleri ve termal döngü testleri)

Avantajları

1. Yüksek performanslı ısı iletimi — özellikle doğru baskı ve temas koşullarındayken.
2. Faz değişimi sayesinde çalışma sıcaklığında yüzey uyumunu artırması.
3. Uzun vadeli dayanıklılık ve bazı geleneksel macunların yaşadığı ‘pump-out’ problemlerine karşı daha stabil davranması.
4. Ped formatı uygulaması nispeten temiz ve kullanışlıdır (yanlış uygulamalara karşı daha affedici).

Dezavantajlar ve Riskler

• Uygulama hassasiyeti: Pedin yüzeye tam temas etmesi gerekir; hava kabarcığı veya yırtılma riskine dikkat edilmelidir.
• Faz değişim sıcaklığına ulaşılmadan optimum performans ortaya çıkmayabilir; düşük yükte veya kısa süreli kullanımda etkisi sınırlı olabilir.
• Sahte / güvensiz tedarik riski: Güvenilir satıcıdan temin edilmesi önerilir.
• Tüm sistemlerde klasik macunlardan daha iyi sonuç vermez—özellikle IHS veya belirli doğrudan-die uygulamalarda farklı sonuçlar gözlenebilir.

Uygulama Rehberi (Adım Adım)

Aşağıdaki adımlar genel uygulama rehberi niteliğindedir. Cihazın mekanik toleranslarına, soğutucu tasarımına ve üretici tavsiyelerine göre uyarlama yapın.

1. Ön Hazırlık

• Cihaz kapalı ve soğukken çalışın.
• Eski termal macun veya pad kalıntılarını izopropil alkol (IPA) ile temizleyin.
• Temizlik sonrası yüzeylerin kuru ve pürüzsüz olduğundan emin olun.

2. Doğru Pad/Kalıp Seçimi

• Kalınlık: Genelde 0,25 mm gibi ince kalınlıklar tercih edilse de cihazınızdaki boşluğa göre 0,2–0,5 mm arası alternatifleri değerlendirin.
• Boyut: Pad, temas etmesi gereken yüzeyi tam kaplamalı; kenarlarda taşma yapmamalıdır.

3. Uygulama

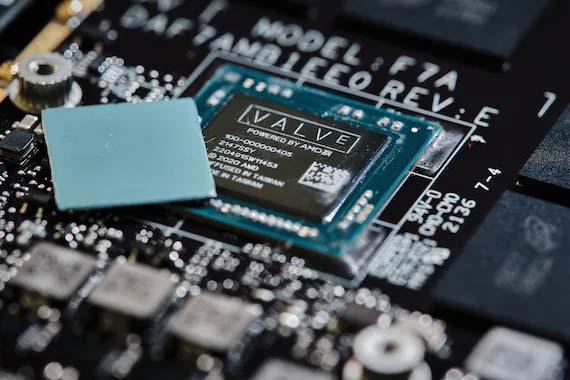

1. Pad üzerindeki koruyucu folyoyu dikkatlice çıkarın.
2. Pad’i işlemci/GPU ya da ilgili SoC yüzeyine hizalayın ve hafifçe bastırarak yerleştirin.
3. Soğutucuyu/heatsink’i monte ederken uniform bir baskı uygulayın; vidalama sırasını çapraz şekilde yaparak eşit sıkıştırma sağlayın.

4. İlk Isınma ve Yerleşme

Cihazı çalıştırın ve normal yük altında belli bir süre (birkaç dakikadan birkaç saate kadar) cihazı çalıştırarak pad’in faz değişimi ile yüzeyi doldurmasını bekleyin. İlk günlerde sıcaklıkları izleyin; bazı sistemlerde birkaç günlük kullanım sonrası stabil değerler görülür.

5. Doğrulama ve Test

• Stres testi ve gerçek dünya kullanım testleri yapın (ör. oyun, render, uzun yük). Sıcaklık verilerini kaydedin.
• Hotspot’ları, throttling (ısı nedeniyle performans düşüşü) ve stabiliteyi kontrol edin.

6. Bakım

• Uzun vadede sıcaklık artışı gözlenirse pad değişimi gerekebilir; üretici verilerine göre saklama koşulları ve raf ömrü bilgilerine bakın.
• Pad, tabii ki ped formundaysa fiziksel hasar (yırtılma) varsa yenilenmelidir.

Kullanım Senaryoları

Kullanmayı düşündüğünüz cihaz türüne göre (ör. laptop tamiri, GPU modifikasyonu, set-top box soğutma yükseltmesi) aşağıdaki önerileri uygulayabilirsiniz:

• Mobil/laptop onarımlarında: Pad kalınlığını cihaz içindeki boşluğa göre seçin; bazı ultrabook’lar çok az boşluğa sahiptir ve ek kesme/ölçüm gerekebilir.
• GPU modifikasyonlarında: IHS/heatspreader ile doğrudan temas, baskı kuvveti ve termal yol önemlidir; pad’i yerleştirirken heatsink’in düzgün ve paralel olmasına dikkat edin.
• Server/IT uygulamalarında: PTM7950, sürekli yüksek yükte ve uzun çalışma süresinde avantaj sağlar; clamp/baskı kuvveti kontrolü önemli.

Sıkça Sorulan Sorular (SSS)

PTM7950 macun yerine kullanılabilir mi?

Pad ve macun farklı kullanım senaryolarına göredir. PTM7950 pad formatı birçok durumda macunla benzer veya daha iyi sonuç verebilir, ancak doğrudan die uygulamaları (liquid metal tercih edilen durumlar) veya çok ince tolerans gerektiren uygulamalarda farklı sonuçlar olabilir.

Ne kadar süre sonra performans görülür?

Pad’in çalışma sıcaklığına (yaklaşık 45 °C) ulaşıp faz değişimini gerçekleştirene kadar beklemek gerekir; bazı kullanıcı raporları birkaç saat ila birkaç gün içinde en iyi sonucu gördüklerini bildirir.

Kaynaklar

1. Honeywell — PTM7950 TDS (Teknik Doküman, PDF)
2. Honeywell Advanced Materials — PTM7950 ürün sayfası
3. Caplinq — Ürün bilgisi ve teknik özet
4. Framework Community — Uygulama ipuçları ve kullanıcı deneyimleri
5. Reddit — Kullanıcı yorumları ve tartışmalar
6. LTT Store — Ürün listeleme (örnek satıcı)
7. Overclock.net — Tartışma: PTM7950 vs Liquid Metal
